n矫直器俗称校直器,用来矫正矫直钢丝,管材等线材平直度,以达到线材特性稳定的工具,具有多种作用,主要在线材钢丝拉拔成型过程中,起到关键性物理作用。主要是由微小导轮,调节螺丝,支架,垫片等构成。
n生产过程中,由于钢丝,管材拉拔产生残余的拉应力,适量的压应力,而导致钢线不稳定,波动大而出现大量断丝现象。为了更好的过滤些问题,研究发现了具有物量效应的校直器,极大有效的提高了钢线的稳定性,使得钢线在终端切割过程中稳定。
n这种校直器的校直过程是:辊子的位置与被校直制品运动方向成某种角度,两个或三个大的是主动压力辊,由电动机带动作同方向旋转,另一边的若干个小辊是从动的压力辊,它们是靠着旋转着的圆棒或管材摩擦力使之旋转的。为了达到辊子对制品所要求的压缩,这些小辊可以同时或分别向前或向后调整位置,一般辊子的数目越多,校直后制品精度越高。制品被辊子咬入之后,不断地作直线或旋转运动,因而使制品承受各方面的压缩、弯曲、压扁等变形,最后达到校直的目的。
型号 | 校直规格 | 校直轮数量 | 轮子外径 | 开槽 | 适合材质 | 操作方式 |
JZQ0.1-0.3/38.A.V | 0.1-0.3mm | 38 | 7mm | V | 各种金属丝 | 手柄整体开合/A |
JZQ0.3-0.5/34A.V | 0.3-0.5mm | 34/18 | 12mm | V | 各种金属丝 | 手柄整体开合/A |
JZQ0.5-0.8/26.A.V | 0.5-0.8mm | 26 | 16mm | V/U/H | 各种金属丝 | 手柄整体开合/A |
JZQ0.8-1.5/18.A.V | 0.8-1.5mm | 10/14/18/22/26 | 23mm | V/U/H | 各种金属丝 | 手柄整体开合/A |
JZQ1.5-3.0/18.A.V | 1.5-3.0mm | 10/14/18/22/26 | 30mm | V/U/H | 各种金属丝 | 手柄整体开合/A |
JZQ2.0-4.0/18.A.V | 2.0-4.0mm | 10/14/18/22 | 32mm | V/U/H | 各种金属丝 | 手柄整体开合/A |
JZQ4.0-7.0/18.B.V | 4.0-7.0mm | 10/14/18/22 | 42mm | V/U/H | 各种金属丝/管材 | 螺母整体调节/B |
JZQ7.0-10.0/18.B.V | 7.0-10.0mm | 10/14/18/22 | 54mm | V/U/H | 各种金属丝/管材 | 螺母整体调节/B |
JZQ10.0-15.0/18.B.V | 10.0-15.0mm | 10/14/18/22/26 | 70mm | V/U/H | 各种金属丝/管材 | 螺母整体调节/AB |
JZQ15.0-20.0/18.B.V | 15.0-20.0mm | 10/14/18/22/26 | 80mm | V/U/H | 各种金属丝/管材 | 螺母整体调节/AB |
JZQ20.0-25.0/18.A.V | 20.0-25.0mm | 10/14/18/22/26 | 100mm | V/U/H | 各种金属丝/管材 | 螺母整体调节/AB |
JZQ25.0-30.0/18.A.V | 25.0-30.mm | 10/14/18/22/26 | 120mm | V/U/H | 各种金属丝/管材 | 螺母整体调节/AB |

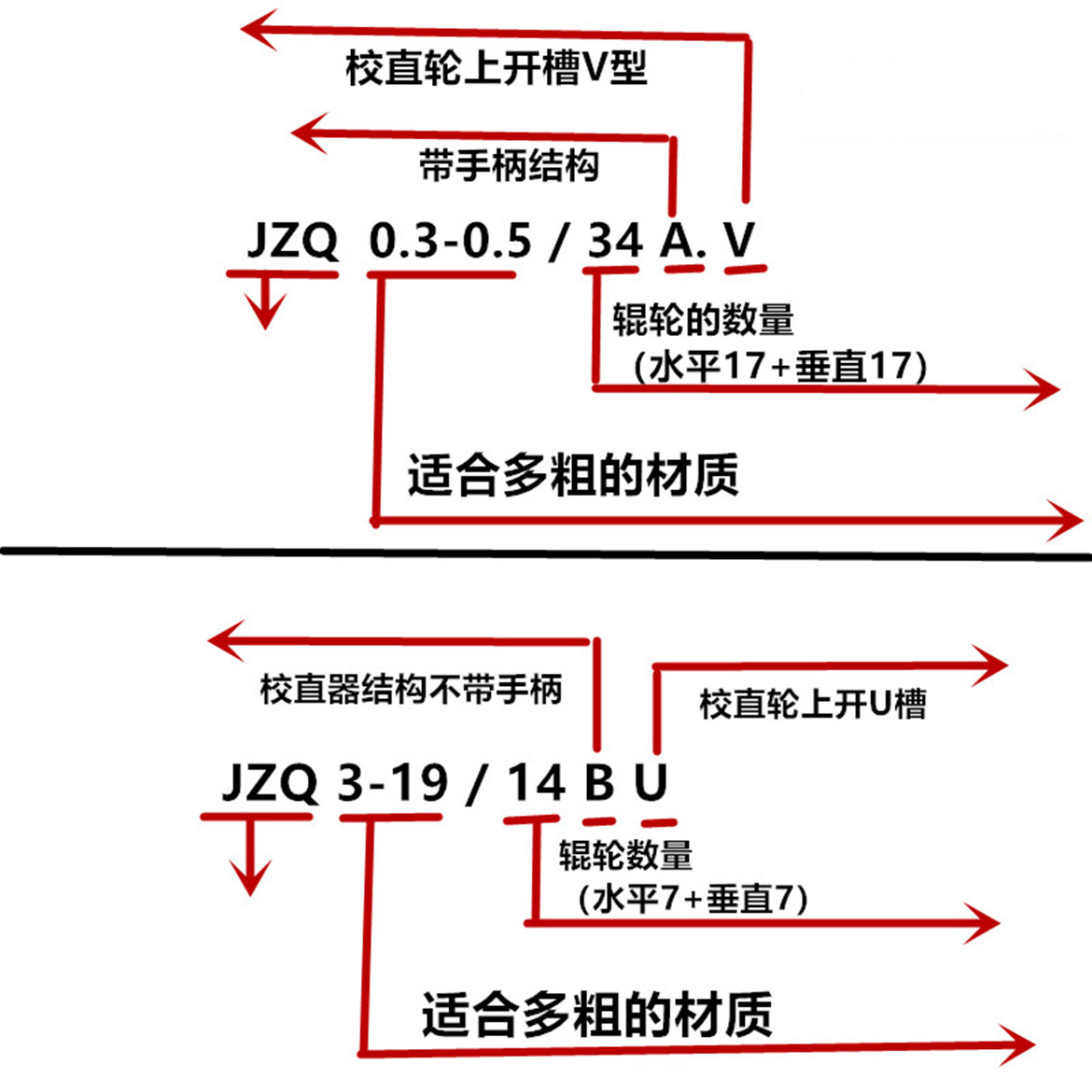

校直器型号解释
